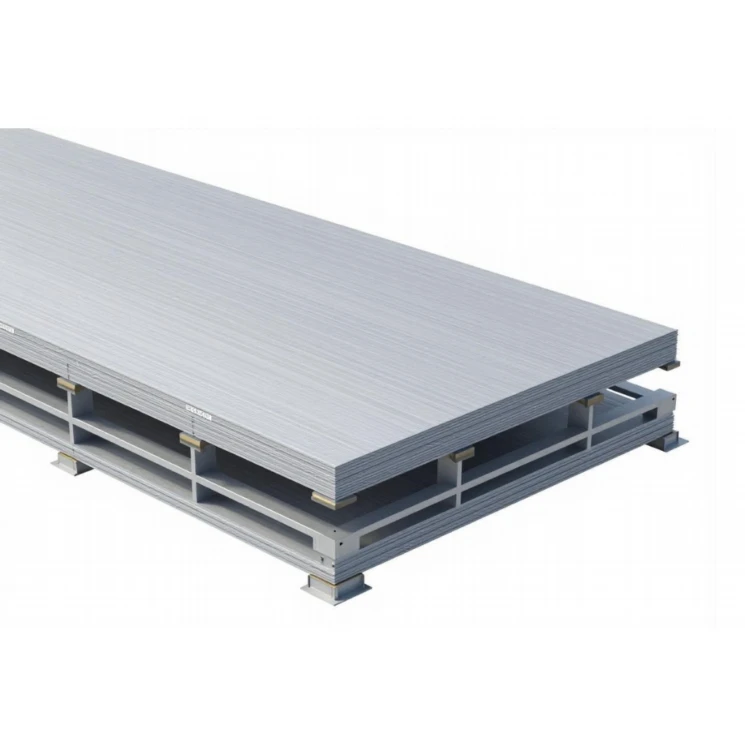

اونچی-زلزلہ سے اٹھنے والا ایکسیس فلور سسٹم
Fineco High-Seismic Raised Access Floor System، زلزلے کے واقعات کے دوران بوجھ کی سالمیت اور پس منظر کے استحکام کو برقرار رکھنے کے لیے انجنیئر کردہ ساختی ایلیویٹڈ فرش فراہم کرتا ہے۔ مشن کے لیے بنایا گیا ہے-زیادہ خطرہ والے زلزلہ زدہ علاقوں میں اہم سہولیات، یہ نظام ہیوی-ڈیوٹی ویلڈڈ اسٹیل پینلز، سخت سٹرنگر نیٹ ورکس، اور زلزلے کے لحاظ سے درجہ بندی والے بولٹڈ سٹرنگر پیڈسٹلز کو اختراعی جھولے کے ساتھ مربوط کرتا ہے۔ یہ گراؤنڈ ایکسلریشن کے دوران اسٹرکچرل ریک کے گرنے یا فرش کی نقل مکانی کو روکتے ہوئے اہم انڈر فلور کیبلنگ، HVAC پلینم، اور پاور ڈسٹری بیوشن یوٹیلیٹیز کو الگ کرتا ہے۔
کلیدی خصوصیات
سخت بولٹیڈ سٹرنگر گرڈ:بولٹڈ سٹرنگر کنکشن پینلز کو ایک متحد افقی ڈایافرام میں بند کر دیتے ہیں، پس منظر کی قینچ کی قوتوں کے خلاف مزاحمت کرتے ہیں اور زلزلے کے جھٹکوں کے دوران پینل کی بلندی کو روکتے ہیں۔
سیسمک سوی بریسنگ انٹیگریشن:پیڈسٹل اسمبلیاں ہیوی-ڈیوٹی لیٹرل بریس کٹس اور سیسمک گسٹس کو ایڈجسٹ کرتی ہیں تاکہ ڈائنامک لیٹرل بوجھ کو براہ راست ساختی ذیلی منزل پر منتقل کیا جا سکے۔
تمام-اسٹیل کی تعمیر:اوپر اور نیچے کی سٹیل شیٹس کی مزاحمت کو-ایک کھوکھلی کور میں ویلڈ کیا گیا، ہلکے وزن کے ساختی سیمنٹ سے بھرا ہوا تاکہ کمپن کو کم کیا جا سکے اور صوتی کارکردگی کو زیادہ سے زیادہ بنایا جا سکے۔
Epoxy پاؤڈر لیپت ختم:الیکٹروسٹیٹیکل طور پر لاگو ایپوکسی کوٹنگ پورے گرڈ میں سنکنرن مزاحمت اور برقی بنیادوں کا تسلسل فراہم کرتی ہے۔
صحت سے متعلق اونچائی ایڈجسٹمنٹ:ہیوی-ڈیوٹی تھریڈڈ اسٹیل اسٹڈز 150 ملی میٹر سے 1500 ملی میٹر تک تیار فرش کی اونچائی (FFH) کو ٹھیک کرنے کی اجازت دیتے ہیں جبکہ وائبریشن-پروف لاکنگ نٹ کے ذریعے محفوظ طریقے سے لاک کرتے ہیں۔
نظام کی ساخت
پینل:ساختی سیمنٹ سے بھرا ہوا ویلڈڈ سٹیل شیل؛ ننگے فنش میں دستیاب ہے یا ہائی-پریشر لیمینیٹ (HPL) یا antistatic vinyl (ESD) کے ساتھ بندھا ہوا ہے۔
سٹرنگر:سرے-لاکنگ ٹیبز کے ساتھ رولڈ سٹیل کی مستطیل ٹیوب، ایک سخت 600mm x 600mm گرڈ نیٹ ورک بنانے کے لیے براہ راست پیڈسٹل ہیڈز پر بولٹ۔
پیڈسٹل ہیڈ:سٹرنگرز کو محفوظ طریقے سے جگہ پر بند کرنے کے لیے ڈائی-کیپٹیو سٹڈز اور ساؤنڈ-گیلے آئسولیشن گسکیٹ کے ساتھ کاسٹ یا سٹیمپڈ سٹیل ہیڈ۔
پیڈسٹل ٹیوب اور بیس:عمودی جستی اسٹیل پائپ کو ایک بھاری-گیج بیس پلیٹ (100mm x 100mm x 4mm) پر ویلڈ کیا گیا، میکینیکل ایکسپینشن اینکرز کے ذریعے کنکریٹ کے ذیلی منزل پر لنگر انداز کیا گیا۔
سیسمک بریکنگ کٹ:بھاری-اسٹیل چینلز اور زاویہ بریکٹ پیڈسٹل کے درمیان ترچھی طور پر متعین کیے گئے ہیں تاکہ کثیر-دشاتمک سیسمک شیئر کو جذب کریں۔
تکنیکی وضاحتیں
|
پیرامیٹر |
تفصیلات |
ٹیسٹ سٹینڈرڈ/طریقہ |
|
پینل کا طول و عرض |
600 ملی میٹر × 600 ملی میٹر × 30 ملی میٹر سے 40 ملی میٹر |
جہتی رواداری ±0.2 ملی میٹر |
|
مرتکز بوجھ |
4.45 kN (1,000 lbf) سے 6.67 kN (1,500 lbf) |
CISCA/EN 12825 گریڈ 3 سے گریڈ 6 |
|
یکساں بوجھ |
12.0 kN/m² سے 20.0 kN/m² |
EN 12825 |
|
الٹیمیٹ لوڈ |
>13.3 kN سے > 20.0 kN (3x مرتکز) |
CISCA تجویز کردہ طریقہ کار |
|
رولنگ لوڈ |
2.7 kN سے 4.5 kN (10,000 پاس) |
سی آئی ایس سی اے سیکشن 6 |
|
تیار منزل کی اونچائی (FFH) |
150 ملی میٹر سے 1,500 ملی میٹر (اپنی مرضی کے مطابق) |
سائٹ-مخصوص انجینئرنگ |
|
سسٹم کا وزن |
35 kg/m² سے 55 kg/m² (FFH پر منحصر ہے) |
شمار شدہ خشک وزن |
|
آگ کی کارکردگی |
کلاس A (شعلہ پھیلاؤ 0، دھواں تیار 0) |
ASTM E84 / GB 8624 A1 |
زلزلہ کی کارکردگی
پس منظر کی قوت مزاحمت:1.0g تک افقی سرعت کا مقابلہ کرنے کے لیے انجینئرڈ، غیر- ساختی اجزاء کے لیے ASCE 7 باب 13 کے تقاضوں کی تعمیل کرتا ہے۔
ڈایافرام ایکشن:بولٹڈ سٹرنگر اور پینل اسمبلی ایک سخت افقی ڈایافرام کے طور پر کام کرتی ہے، پس منظر کے بوجھ کو یکساں طور پر سیسمک ریسٹرائنٹس پر تقسیم کرتی ہے۔
Sway Mitigation:ڈائیگنل بریسنگ کٹس اوپر کی منزل اور بنیادی عمارت کے ڈھانچے کے درمیان رشتہ دار انٹر سٹوری ڈرفٹ کو محدود کرتی ہیں، دیواروں اور آلات کے ریک کے خلاف ساختی دھڑکن کو روکتی ہیں۔
ترقی کی روک تھام:مکینیکل اسکرو-نیچے یا کونے والے-لاک فاسٹنر عمودی گراؤنڈ حرکت کے اجزاء کے دوران پینلز کو اوپر کی طرف گرنے سے روکتے ہیں۔
عام ایپلی کیشنز
ہائپر اسکیل اور کولوکیشن ڈیٹا سینٹرز:بھاری سرور ریک، پاور ڈسٹری بیوشن یونٹس (PDUs)، اور بیٹری بیک اپ سسٹمز کو زلزلوں کے دوران ساختی قینچوں کے خلاف محفوظ کرتا ہے، جس کی حمایت جاپان اور امریکی مغربی ساحل جیسے اعلی-زلزلہ زدہ علاقوں میں کامیاب تعیناتیوں سے حاصل ہوتی ہے۔
سیمی کنڈکٹر کلین رومز (ISO کلاس 3 - 7):کمپن فراہم کرتا ہے-گیلا ہوا، ذرہ-مفت ذیلی منزل کے پلنمز جو بھاری روبوٹک ویفر ٹرانسپورٹ ٹریکس کو سپورٹ کرنے کے قابل ہے۔
ایمرجنسی ڈسپیچ اور کنٹرول سینٹرز:زلزلہ کی ہنگامی صورتحال کے دوران 24/7 کمانڈ ہب کے لیے بلا تعطل آپریشنل تسلسل کو یقینی بناتا ہے۔
ٹیلی کمیونیکیشن مرکز:حساس سوئچنگ گیئر اور فائبر{0}}آپٹک ڈسٹری بیوشن فریموں کو پس منظر کی نقل مکانی سے بچاتا ہے۔
تنصیب اور حسب ضرورت
ذیلی منزل کی تیاری:کم از کم 20 MPa کی کمپریسو طاقت کے ساتھ لیزر-سطح والے کنکریٹ ذیلی منزل کی ضرورت ہوتی ہے، جس کا علاج ڈسٹ-پرائمر سے کیا جاتا ہے۔
انسٹالیشن ٹولنگ:لیزر لیولز، ہیوی-ڈیوٹی ہتھوڑے کی مشقیں، مخصوص کلیمپنگ فورس کے مطابق کیلیبریٹ شدہ ٹارک رنچز، اور سکشن کپ پینل لفٹرز کا استعمال کرتے ہوئے انسٹال کیا گیا ہے۔
حسب ضرورت کے اختیارات:
- سوراخ شدہ ہوا کے بہاؤ کے پینل (کھلا علاقہ 18% سے 55% تک) سایڈست والیوم کنٹرول ڈیمپرز کے ساتھ۔
- CNC واٹر جیٹ کٹنگ کے ذریعے کیبل گرومیٹ، الیکٹریکل فلور بکس، اور HVAC سٹب- اپس کے لیے حسب ضرورت کٹ آؤٹ سروس۔
- حسب ضرورت پیڈسٹل اونچائی کی حدیں اور بھاری-سسمک پل اسپینز غیر معمولی ذیلی منزل کے دباؤ یا کیبل ٹرے کے لیے۔
معیارات اور معیار
CISCA (سیلنگ اینڈ انٹیریئر سسٹم کنسٹرکشن ایسوسی ایشن):دھات کی بلندی والے فرشوں کے لیے CISCA کی وضاحتوں کے مطابق تیار اور تجربہ کیا گیا ہے۔
EN 12825:یورپی معیارات کے مطابق درجہ بندی کی گئی بلندی تک رسائی کے فرش کے لیے (کلاس 1 سے 6 تک لوڈ کریں)۔
ASTM E84 / ASTM E2511:سطح جلانے کی خصوصیات اور مکینیکل جھٹکے کے خلاف مزاحمت کے لیے تصدیق شدہ۔
کوالٹی کنٹرول پروٹوکول:100% خام مال سپیکٹروسکوپک تجزیہ، بوجھ پر ویلڈ پینیٹریشن الٹراسونک ٹیسٹنگ-بیرنگ جوائنٹ، اور بیچ لوڈ-کریٹنگ سے پہلے ڈیفلیکشن کی تصدیق۔
مینوفیکچرنگ اور پروجیکٹ سپورٹ
پیداواری صلاحیت:50,000 مربع میٹر فی مہینہ خودکار سٹیمپنگ لائنوں، ملٹی- ہیڈ ریزسٹنس ویلڈرز، اور روبوٹک الیکٹرو سٹیٹک پاؤڈر کوٹنگ بوتھ کے ذریعے تیار کیا جاتا ہے۔
انجینئرنگ گذارشات:فیکٹری مکمل شاپ ڈرائنگز، سیسمک کیلکولیشن پیکجز، پوائنٹ-لوڈ لوڈنگ ڈائیگرامس، اور درخواست پر PE (پروفیشنل انجینئر) سٹیمپ کوآرڈینیشن فراہم کرتی ہے۔
پیکجنگ اور ایکسپورٹ لاجسٹکس:فیومیگیشن-مفت پلائیووڈ پیلیٹس بھاری-ڈیوٹی واٹر پروف VCI فلم میں لپٹے ہوئے، اسٹیل-پٹے ہوئے، اور عالمی ترسیل کے لیے 20GP/40HQ کنٹینرز میں لوڈ کیے گئے۔
اکثر پوچھے گئے سوالات
س: یہ بلند شدہ فرش سسٹم کن سیسمک زونز اور بلڈنگ کوڈز کی تعمیل کرتا ہے؟
A: سسٹم کو ASCE 7، IBC (انٹرنیشنل بلڈنگ کوڈ) باب 16/13، اور UBC زون 4 کی ضروریات کو پورا کرنے کے لیے بنایا گیا ہے۔ یہ ان منصوبوں کو سپورٹ کرتا ہے جن میں سیسمک ڈیزائن کیٹیگریز (SDC) C کے ذریعے F تک کی ضرورت ہوتی ہے جب مناسب پیری میٹر بریکنگ اور اینکریج کے ساتھ انسٹال ہو۔
س: زلزلے کا فرش کس طرح زلزلے کے دوران سرور ریک کو ٹپنگ سے روکتا ہے؟
A: معیاری کشش ثقل-بچھائے گئے پینلز کے برعکس، ہمارا سسٹم ہیوی-ڈیوٹی بولڈ سٹرنگرز اور سخت پیڈسٹل-سے-سب فلور میکینیکل اینکرنگ کا استعمال کرتا ہے۔ یہ ایک متحد ساختی ڈایافرام بناتا ہے جو پس منظر کے جھکاؤ کو محدود کرتا ہے اور انفرادی پیڈسٹلوں کو افقی زمینی سرعت کے تحت بکلنگ یا مونڈنے سے روکتا ہے۔
سوال: بلک پروجیکٹ آرڈرز کے لیے معیاری لیڈ ٹائم کیا ہے؟
A: 5,000 مربع میٹر تک کے آرڈرز کے لیے معیاری پروڈکشن لیڈ ٹائم 20 سے 30 دن ہے۔ اپنی مرضی کے مطابق انجینئرڈ-سے-پروجیکٹس کو آرڈر کرنے کے لیے جن کے لیے خصوصی زلزلہ کے حسابات یا غیر-معیاری اونچائی کی حدود کی ضرورت ہوتی ہے، دکان کے ڈرائنگ کے جمع کرانے کے مرحلے کے دوران لیڈ ٹائم کی تصدیق کی جاتی ہے۔
سوال: کیا اس سسٹم کو موجودہ آپریشنل ڈیٹا سینٹر میں دوبارہ بنایا جا سکتا ہے؟
A: ہاں۔ ماڈیولر 600mm x 600mm گرڈ مرحلہ وار ریٹروفٹنگ کی اجازت دیتا ہے۔ موجودہ کشش ثقل کے فرشوں کو معیاری پیڈسٹلز کو زلزلے کے لحاظ سے بریسڈ پیڈسٹلز سے بدل کر اور فعال سرور ریک میں خلل ڈالے بغیر مکینیکل سٹرنگر لاک شامل کر کے منظم طریقے سے اپ گریڈ کیا جا سکتا ہے۔
س: ساختی انجینئرنگ کی منظوریوں کے لیے کونسی دستاویزات فراہم کی جاتی ہیں؟
A: ہم مکمل تکنیکی ڈیٹا پیکج فراہم کرتے ہیں جن میں تھرڈ-پارٹی لیب ٹیسٹ رپورٹس (CISCA/EN 12825)، لوڈ-ڈیفلیکشن چارٹس، میٹریل مل سرٹیفکیٹ، CAD/BIM لے آؤٹ ڈرائنگ، اور سیسمک کیلکولیشن رپورٹس شامل ہیں تاکہ پراجیکٹ جمع کرانے والے ساختی انجینئرز کی مدد کی جا سکے۔
